传说中的麒麟1020虽然要到明年秋季才会发布,但网络上已经有各种消息炒得火热。根据业内人士最新爆料称,代号“巴尔的摩”的麒麟下代旗舰处理器不仅会采用5nm工艺制程,而且即将进入(流片)验证阶段。据传有可能隔代提升至A78构架,包括CPU和GPU都会有较大的提升,预计仍会明年秋季的华为Mate 40系列首发登场。

内部代号巴尔的摩

此次有关麒麟下代旗舰处理器的消息来自业内人士@手机晶片达人,所披露的信息看起来似乎比较简单,仅仅表示“5nm的巴尔的摩,准备验证!”不过,由于过去海思芯片内部代号通常会以国外城市命名,加上台积电的5nm制程工艺目前只有苹果和海思两个客户,所以可以确认麒麟下代旗舰处理器已经准备进入流片验证阶段。

尽管当前处理器芯片流片(Tape Out)分为流片前验证和流片后验证,但在9月份的时候@手机晶片达人已经表示5nm的海思处理器已经正式流片,所以应该是流片完成后准备上开发板验证功能是否符合设计预期,然后再进入工程机测试阶段。不过,在一些网友看来如此快的流片和验证速度,则可能会预示着麒麟下代旗舰处理器或许会采用A77构架。

或将隔代升级A78

尽管如此,还是有熟悉业内信息的网友@未消失的亡灵表示,麒麟下代旗舰处理器有望采用A78构架,这样可以挤完牙膏又吹我们提升巨大。因此,倘若海思真的直接跳过A77而升级为A78构架的话,那么坊间传闻的CPU和GPU的性能提升超过40%应该是完全有可能的事情。

当然,现在讨论麒麟下代旗舰处理器的CPU构架还为时尚早,当初麒麟990 5G处理器当初流片后也经历了一些波折,推倒重做后变成了现在的A76构架和集成5G芯片的设计,所以最终是否会隔代升级CPU构架,或许至少要等到明年夏季才会有准确的消息。

Mate 40系列首发

至于麒麟下代旗舰处理器的正式名称方面,暂时还没有明确的说法,无论是麒麟1020还是麒麟1000对于普通用户来说都无关紧要,而真正重要的是5G基带芯片是否会支持毫米波频段,才会将来真正值得关注的地方。此外,传说中的麒麟820处理器则可能受限于5nm工艺的产能,应该还是7nm+工艺制程,预计会在明年年中正式登场。

按照惯例华为新款麒麟旗舰处理器都会在每年秋季推出,然后交由Mate系列新机首发,所以不出意外的话,华为Mate 40系列应该会成为首批搭载5nm制程工艺处理器的机型,并且由于先发的优势在性能上暂时领先对手。

华为Mate30系列全球发布

华为Mate30系列全球发布

华为昨日宣布推出2019年度旗舰手机Mate30系列,开创智慧手机激动人心的演进,为消费者带来未来旗舰体验。华为Mate30系列承袭32年通信技术积淀,将5G联接与澎湃性能归于一芯,让天涯若比邻;突破智能手机固化的边界,探索科技与美学、极致简约设计和未来影像,更以分布式技术聚合多终端的能力,重构智慧手机想象。

发布会上,华为公布了Mate30系列的建议零售价:华为Mate30(8GB+128GB)售价799欧元,华为Mate30 Pro(8GB+256GB)售价1099欧元,华为Mate30 Pro 5G(8GB+256GB)售价1199欧元,华为Mate30 RS保时捷设计(12GB+512GB)售价2095欧元。

华为Mate30系列搭载全球首颗商用旗舰5G SoC,将5G联接和性能归于一芯,由7nm+ EUV尖端工艺打造,演绎大道至简的技术之美。超感光Leica电影四摄以Halo光环设计惊艳亮相,专属电影摄像头与标志性视觉元素, 再次引领移动影像:ISO 51200超高清夜摄,令夜景清晰明锐;7680fps超高速摄影,将瞬间定格为永恒;4K超广角暗态延时摄影,浓缩别样光阴流转。Mate30 Pro搭载全球领先的88°超曲面环幕屏,以无尽视野开启沉浸式体验,任何角度都是科技与美学的结合,令人身临其境。屏幕之下同样深藏内涵,荟萃双重生物识别、磁悬发声技术,凝聚极简主义探索。前所未见的设计,让你成为焦点。

华为消费者业务CEO余承东表示:“我们不为想象设限, 华为Mate30系列融入我们对于科技与美学、移动影像、创新交互等新生活方式的探索,以创新重构旗舰机想象,让每一个人手握超级智慧。这些突破是消费者可以真实使用的创新。通过这些创新,让想象中的可能变成现实。我们希望激发消费者重新思考他们现有手中掌握的,其实有着更多可能。” 重构设计想象:环幕屏开启无边视界,Halo让你闪耀主角光环

华为Mate30系列延续Mate一脉相承的美学体系,超跑车灯设计于环形间闪耀再现,光亮圆环成就非凡秩序,更具人文关怀与时尚品味。我们在光谱中截取特定的低饱和度冷色调,化作Mate30系列如天幕繁星的星河银、奢华与神秘结合的罗兰紫、似日光下有机森林的翡冷翠、暗夜自沉思的亮黑色等配色。除了玻璃之外,我们也在探索新材质的可能性,丹霞橙、青山黛两款采用素皮材质,触感如肌肤般细腻,有着皮质纹理的微弹力道,令人爱不释手。

无论从任何角度欣赏,华为Mate30 Pro都是科技与美学的结合。环幕屏将未来显示技术变为现实,屏幕似卷轴铺陈开来,左右边框臻于无形,淡化数字世界、现实世界之间的界限,让你更沉浸内容之中。两边侧屏更越过中框,以88°弯曲角度将侧面包裹起来。我们甚至还将实体音量键隐去,以侧屏触控取而代之,将简约设计推向极致。88°超曲面环幕屏如贝加尔湖的透明冰层,光影交织晶莹剔透,指尖之下流动精彩。

华为Mate30 Pro在顶部集成3D深感摄像头,支持3D人脸识别,小巧精致却强大易用。3D人脸识别全程在安全微内核完成,更快更安全。屏幕之下融入屏内指纹识别,轻触即解锁,疾如闪电。两种生物识别方式均支持解锁和支付,倍加便捷。Mate30 Pro搭载磁悬发声技术,由磁悬振子驱动屏幕发声,通话清晰、音量饱满,尽显纯粹与极简。

重构性能想象:全球首发旗舰5G SoC芯片,成就第二代5G手机

华为Mate30系列搭载目前设计最精密的华为手机芯片——麒麟990 5G,领衔7nm+ EUV极紫外光刻工艺,挑战硅基物理极限,在仅有指甲大小的方寸之间集成多达103亿晶体管。麒麟990 5G也是迄今最高性能的华为手机麒麟芯片:采用CPU三档能效架构,最高主频可达2.86GHz;集成超大规模16核GPU集群,实现领先的性能与能效;创新设计NPU双大核+NPU微核架构,刷新端侧AI的性能高点;集成ISP5.0图像信号处理器,支持双域视频降噪、BM3D专业级硬件降噪,拍摄无惧暗光场景。

万物之始,大道至简。技术之美亦如是,在于以简驭繁。麒麟990 5G将处理器和5G基带合二为一,使得芯片集成度大幅提升,功耗和发热大幅降低。Mate30系列作为全球首款第二代5G手机,在5G SoC单芯片内实现2G/3G/4G/5G全网通、NSA/SA双模、FDD/TDD全频段、5G+4G双卡双待,提供极为出众的5G联接体验,令你全球畅游无忧。Mate30系列仅需几秒即可下载电影和游戏数据包,畅享超低时延的云游戏、视频直播,令天涯若比邻。

我们认为自然顺滑的用户体验,源自于软件与硬件精密契合。华为Mate30系列实现方舟编译器全生态覆盖,以高效的静态编译代替高资源消耗的动态编译。新增可信时延引擎,通过令牌区分进程的优先级,进行QoS资源精准调度,带来流畅稳定的体验。系统动效创新应用人因设计,模拟弹簧按压、回弹效果和抛物线轨迹,并以舒适转场设计减少视觉突变,还原自然流畅规律。

华为Mate30系列开启双超级快充时代,轻薄机身内置入4500mAh电池。配备全新一代27W华为无线超级快充,全球首个通过莱茵TüV安全认证。支持40W华为有线超级快充,同样通过莱茵TüV安全快充认证。在尽享畅快体验的同时,提供坚如磐石的安全保障。Mate30系列升级新一代无线反充,速度更快更实用。华为开启全场景超级快充体验,不仅居家和办公时可畅享有线和无线双超级快充,即便出行在外也有超级快充无线车充、超级快充移动电源保驾护航。

重构摄影想象:超感光Leica电影四摄,生活这场电影由你导演

华为Mate30 Pro开启未来影像更多可能,配备超感光Leica电影四摄,包含一枚4000万像素的电影摄像头、一枚4000万像素的超感光摄像头、一枚800万像素的长焦摄像头,以及3D深感摄像头。Mate30 Pro首创双4000万双主摄设计:4000万电影摄像头拥有华为手机迄今最大的1/1.54英寸感光元件,呈现前所未见的高清、高感、高速世界;4000万超感光摄像头采用RYYB滤色阵列,可实现ISO 409600的照相感光值。加之ISP5.0图像信号处理器,助你用照片定格美好,用视频记录流动精彩。

华为Mate30 Pro支持超高清夜摄,可实现高达ISO 51200的视频感光度。不仅引领智能手机行业,甚至媲美专业设备,令夜景视频清晰明锐、一景一画皆成传奇。它能够放慢时间的脚步:不仅支持全高清1080P下的960fps 慢动作摄影, 更有突破性的7680fps超高速摄影,一秒定格7680个瞬间。它亦能浓缩光阴的长度,支持4K超广角暗态延时摄影,助你轻松看尽花开花落、银河流转。

华为Mate30 Pro长焦摄像头可实现3倍光学变焦、5倍混合变焦,以及最高30倍数字变焦。超感光摄像头、长焦摄像头均支持OIS光学防抖,更有华为AIS防抖技术加持,大幅提升稳定性和成片率,长曝光、抓拍也能得到清晰大片。Mate30 Pro后置3D深感摄像头,可在拍摄时实现画面纵深的测距,分离主体与背景,实现发丝级抠图、渐进式虚化,呈现动人的立体视觉效果。华为Mate30 Pro前置3D深感摄像头,可在自拍时获取精确的景深信息,实现自然温润的背景虚化。

华为向配件和软件合作伙伴开放相机接口,共同打造移动影像生态。华为Mate30系列搭配手机云台等配件,在手机端即可完成拍摄、后期处理的全流程。Mate30系列既是最佳移动摄影器材,也是口袋里的影像工作室,一机在手,走遍天下。

重构交互想象:EMUI10焕然新生,更快更稳更流畅

华为Mate30系列首发搭载EMUI10系统,融入“年轻、活力、科技、时尚”的内涵,独具一格、乐享舒适。全新推出杂志化页面布局,以更多留白减少压迫感,辅以恰到好处的点缀元素,营造轻松自在的气氛和情绪;引入低饱和度的莫兰迪色系,色调低调不张扬,雅致又耐人寻味。多彩AOD(Always On Display)显示随时间流转变换色彩,取材天空颜色变化的绚丽;基于人因设计的深色模式令夜间使用更舒适,采用最优的文字前景与深色背景的对比度,保证易读性和舒适度。

EMUI10革新交互方式,支持AI隔空操控和侧屏触控,操作更为优雅、更具想象力。悬空手势通过姿态感应器、微核NPU实现低功耗运行,无需碰到屏幕也能可完成上下滑动、抓取截屏等操作,还有AI随心转屏、AI信息保护、AI姿态提醒等人性化功能。华为Mate30 Pro还可通过侧屏触控调节音量,无论手掌大小,均可以找到最舒服的位置;无论左手右手,哪一只手都顺手。侧屏触控为游戏场景适配,可映射开镜、射击等功能按键,最自然的游戏交互为你进行最给力的助攻。

EMUI10通过分布式技术带来无线投屏的增强体验“多屏协同”功能,实现了手机和MateBook的协同操作、数据流转和多屏操控。只需轻轻一碰,即可将Mate30系列与MateBook二合一:将手机操作界面镜像到MateBook屏幕,在MateBook上畅玩手机应用,编辑手机文档内容,实现手机与PC文件双向拖拽。搭载EMUI10的华为Mate30系列,在革命性分布式技术的加持下,开启全场景智慧生活。

9月20日00:00,华为Mate30系列将全面开启预售,9月26日18时08分在华为商城及线上授权电商平台、华为授权体验店及线下授权零售商等正式开售。

同时,华为还为全球消费者带来了倍受期待的华为WATCH GT 2,不仅首次搭载自研麒麟A1芯片,带来强劲续航能力。还有多达15种运动模式,内置10余种跑步课程,让运动更科学;且新增了音乐播放和蓝牙通话功能,让运动更畅快。全面科学的心率、睡眠和压力监测技术,能让你全方位的主动管理健康。华为WATCH GT 2就是你腕上的运动健康管家。

除此之外,华为还公布了华为FreeBuds 3真无线蓝牙耳机的销售信息,建议零售价为179欧元。作为新一代的真无线耳机,华为FreeBuds 3无线耳机继承了前两代无线自由、自然交互的理念,首次搭载了麒麟A1蓝牙芯片,采用了BLE模式下手机与耳机双通道同步传输,带来了蓝牙基础体验的全面提升,具备更强抗干扰能力和超低游戏时延。

FreeBuds 3还实现了半开放形态下的主动降噪功能,兼顾了舒适佩戴和安静聆听,收听有声节目也会更加清晰易懂,是通勤、逛街和出游必备利器。华为FreeBuds 3还创造性地采用了骨声纹通话降噪以及独特降风噪导管设计。对于电话不断的商务人士,无论身处闹市还是急速行走,都能给对方清晰的通话。这款产品在不久前的IFA展上一举拿下11项Best of IFA媒体大奖,广受赞誉。

华为麒麟990旗舰5G SoC芯片发布

华为麒麟990旗舰5G SoC芯片发布

9月6日,华为消费者业务CEO余承东在2019德国柏林消费电子展(IFA)上发表“Rethink Evolution”主题演讲,面向全球推出华为最新一代旗舰芯片麒麟990系列,包括麒麟990和麒麟990 5G两款芯片。其中,麒麟990 5G是全球首款旗舰5G SoC芯片,在5G商用元年率先为广大消费者提供卓越的5G联接体验。

同时,为满足5G时代用户对卓越体验的追求,麒麟990 5G在性能与能效、AI智慧算力及ISP拍摄能力等方面进行全方位升级,打造手机体验新标杆。麒麟990系列芯片将在华为Mate30系列首发搭载。该款产品将于9月19日在德国慕尼黑全球发布。

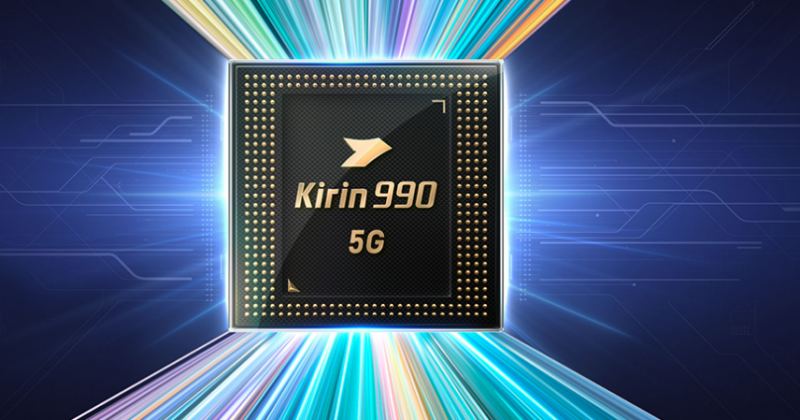

麒麟990 5G是华为推出的全球首款旗舰5G SoC,是业内最小的5G手机芯片方案,基于业界最先进的7nm+ EUV工艺制程,首次将5G Modem集成到SoC芯片中,面积更小,功耗更低;率先支持NSA/SA双架构和TDD/FDD全频段,充分应对不同网络、不同组网方式下对手机芯片的硬件需求,是业界首个全网通5G SoC。基于巴龙5000卓越的5G联接能力,麒麟990 5G在Sub-6GHz频段下实现领先的2.3Gbps峰值下载速率,上行峰值速率达1.25Gbps,带来业界最佳5G体验。

麒麟990 5G是首款采用达芬奇架构NPU的旗舰级SoC,创新设计NPU大核+NPU微核架构,NPU大核针对大算力场景实现卓越性能与能效,业界首发NPU微核赋能超低功耗应用,充分发挥全新NPU架构的智慧算力。

CPU方面,麒麟990采用2个大核+2个中核+4个小核的三档能效架构,最高主频可达2.86GHz。GPU搭载16核Mali-G76,全新系统级Smart Cache实现智能分流,有效节省带宽,降低功耗。

游戏方面,麒麟990 5G升级Kirin Gaming+ 2.0,实现硬件基础与解决方案的高效协作,带来业界顶级的游戏体验。

拍照方面,麒麟990 5G采用全新ISP 5.0,首次在手机芯片上实现BM3D(Block-Matching and 3D filtering)单反级硬件降噪技术,暗光场景拍照更加明亮清晰;全球首发双域联合视频降噪技术,视频噪声处理更精准,视频拍摄无惧暗光场景;基于AI分割的实时视频后处理渲染技术,视频画面逐帧调节色彩,让手机视频呈现电影质感。

HiAI开放架构2.0再度升级,框架和算子兼容性达到业界最高水平,算子数高达300+,支持业界所有主流框架模型对接,为开发者提供更强大完备的工具链,赋能AI应用开发。

全球首款旗舰5G SoC芯片

快人一步体验5G通信联接

进入5G商用元年,终端和网络加速成熟,手机用户对5G的需求逐步增长。与此同时,5G直播、5G云游戏等应用开始出现,这些大流量业务都对移动联接的速度和质量提出更高要求,用户也希望体验更快、更高清的5G体验。作为5G的领航者,华为率先推出全球首款旗舰5G SoC芯片麒麟990 5G,为广大消费者带来业界领先的5G体验。

1)业界首个5G SoC,挑战芯片设计极限

不同于业界采用的4G SoC+5G Modem模式,麒麟990 5G采用业界最先进的7nm+ EUV工艺制程,首次将5G Modem集成到SoC上,板级面积相比业界其他方案小36%,在一颗指甲大小的芯片上集成了103亿晶体管,是目前晶体管数最多、功能最完整、复杂度最高的5G SoC。

麒麟芯片早在2014年就开始EUV技术的储备,联合产业界合作伙伴共同研发并促进EUV技术成熟。为了让最新的EUV工艺能够带给消费者稳定可靠的高品质体验,麒麟990 5G在实现高性能和高能效的基础上,进行了大量关键技术验证,为手机用户提供最可靠的技术保障。

2)业界领先5G速率和能效,提供5G极速体验

麒麟990 5G支持领先的5G速率,在Sub-6GHz频段下实现2.3Gbps峰值下载速率,1.25Gbps上行峰值速率。率先支持5G双卡,一卡5G上网的同时,另一卡可接听VoLTE高清语音通话,实现业界最佳5G双卡体验。此外,麒麟990 5G实现业界最佳5G能效,相比传统的4G SoC+5G Modem的解决方案,功耗表现优20%,带来更长效持久的5G体验。

5G商用初期,由于网络覆盖不完善,5G还面临着弱信号场景联接不稳定、功耗较高、高速移动场景联接体验不佳等挑战,影响用户的上网体验。基于在5G领域的技术积累,麒麟990 5G全面升级5G通信实力。在5G信号较弱的场景下,麒麟990 5G推出智能上行分流设计,在视频直播、短视频上传等应用场景同时使用5G和4G网络,上传速率提升5.8倍,优化5G上行体验;为解决5G带来的功耗问题,麒麟990 5G率先支持BWP(Bandwidth Part)技术,在5G大带宽条件下实现带宽资源的灵活切换,与业界主流旗舰芯片相比,5G功耗表现优44%,带来更长效的5G体验;面向高速移动场景,麒麟990 5G支持基于机器学习的自适应接收机,实现更精准的信道测量,下行速率提升19%,实现稳定的5G联接。

3)业界首个5G全网通SoC,持续引领5G行业发展方向

除了提供增强的个人移动体验之外,5G还肩负着改变社会的重要使命,驱动移动通信与各行各业相结合,构建万物互联的智能世界。5G时代,组网方式有SA(独立组网)和NSA(非独立组网)两种选择,但NSA只实现了超高带宽,只有SA才能更好地实现低时延和海量连接。而低时延和海量连接,正是整个行业实现数字化、智能化的必然需求。近日,工信部也表示自2020年1月1日起,申请入网的5G终端需要同时支持独立组网和非独立组网(SA和NSA)。综合来看,NSA是5G初期的过渡方案,成熟的5G解决方案必须具备同时支持SA和NSA的能力。

华为从2009年起开始致力于5G的研究和开发,经过多年努力,已经具备从5G核心网到基站,到5G手机、5G CPE和5G Modem都同时支持SA和NSA的端到端解决方案。此次发布的麒麟990 5G也是业界首个全网通5G SoC,率先同步支持SA/NSA 5G双模组网,全面推进5G产业发展,引领5G技术方向;率先支持TDD/FDD全频段,适用于所有5G网络频段需求,助力运营商更快部署5G网络,尽早为消费者带来更成熟的5G体验。

创新设计NPU双大核+NPU微核架构

5G时代打造AI算力强者

在端侧AI的发展历程中,麒麟芯片始终引领着产业方向。2017年,麒麟970在业内首次采用独立NPU神经网络处理单元,开创端侧人工智能的行业先河。2018年,麒麟980搭载双核NPU实现领先的AI算力,带来AI人像留色、卡路里识别等一系列创新AI体验。2019年,全新高端系列麒麟810更是首次采用华为自研达芬奇架构NPU,打破端侧AI性能纪录。

在AI+5G的全新赛道,麒麟990 5G将再度引领AI潮流。麒麟990 5G是首款采用华为自研达芬奇架构NPU的旗舰级芯片,创新设计NPU双大核+NPU微核计算架构,NPU大核展现卓越性能与能效,微核NPU实现超低功耗。达芬奇架构是华为在2018年推出的全新自研AI计算架构,基于其灵活可裁剪的特性,华为面向全场景推出昇腾(Ascend)系列芯片,可用于小到几十毫瓦,大到几百瓦的训练场景,横跨全场景提供最优算力,而此次麒麟990 5G搭载的正是面向智能手机场景的Ascend Lite和Ascend Tiny。

在双大核NPU(Ascend Lite*2)加持下,麒麟990 5G实现业界最强AI算力,与业界其他旗舰AI芯片相比,性能优势高达6倍,能效优势高达8倍,持续刷新端侧AI的算力高点。无论是在业界典型的中载神经网络模型ResNet50(用于检测、分割和识别),还是在移动端更流行的轻载神经网络模型MobilenetV1(用于分类、检测、嵌入和分割)下,麒麟990 5G的FP16和int8性能和能效均达到业界最佳水平。业界首发NPU微核(Ascend Tiny)赋能超低功耗应用,在人脸识别的应用场景下,NPU微核比大核能效最高可提升24倍,让AI运算更省电。

基于麒麟990 5G的AI强劲算力,过去很多受限于功耗和算力的应用都将成为可能。麒麟990 5G使能AI多人实时换背景,通过先进的AI多实例分割技术,能够将视频画面中的每一个人物主体单独识别出来,实现多人物视频拍摄替换背景,甚至可以选择画面中需要保留的人物,让视频应用充满更多想象。AI视频超分能够基于麒麟990 5G的AI智慧,还原老旧设备拍摄的视频画质,画面瞬间达到高清质感。未来,麒麟990 5G强大的AI算力和丰富的开放能力,将进一步赋能AI应用,结合5G高速率、低时延、广联接的特征,探索更多智慧应用。

顶级性能和能效打造业界标杆

助力5G时代体验加速

5G时代到来,用户除了追求更快的移动通信体验,还对手机的日常体验及运行速度提出更高要求。麒麟990 5G在性能和能效方面实现跨越式升级,结合7nm+ EUV工艺带来的能效提升,实现5G时代更快更流畅的使用体验。

CPU方面,麒麟990 5G采用2个大核(基于Cortex-A76开发)+2个中核(基于Cortex-A76开发)+4个小核(Cortex-A55)的三档能效架构,最高主频可达2.86GHz,与业界主流旗舰芯片相比,单核性能高10%,多核性能高9%。能效方面针对不同大小的核精细调校,大核能效优12%,中核能效优35%,小核能效优15%,带来更快的手机应用打开速度,日常使用体验更加流畅。

GPU方面,麒麟芯片始终追求更好的用户体验。针对GPU在运行重载游戏、播放高清视频等高负载场景下容易出现的发热、掉帧、卡顿等问题,麒麟990 5G搭载16核Mali-G76 GPU,与业界主流旗舰芯片相比,图形处理性能高6%,能效优20%,实现业界领先的性能与能效。全新系统级Smart Cache分流,支持智能分配DDR数据,在重载游戏等大带宽场景下带宽较上一代最高可节省15%,功耗可降低12%,进一步提升GPU能效。

针对游戏场景,麒麟990 5G推出Kirin Gaming+ 2.0,基于性能、能效强大的CPU、GPU与DDR芯片,Kirin Gaming+ 2.0推出高性能、高能效、高画质游戏解决方案,实现业界顶级游戏体验。Kirin Gaming+ 2.0的核心技术是全新升级的AI调频调度技术,在CPU、DDR系统调频调度中全新引入GPU融合调度,并加入游戏关联线程优化技术,动态感知性能瓶颈。不仅如此,Kirin Gaming+通过对100万帧以上的游戏画面大数据进行学习,建立了精准的Kirin Gaming+游戏性能功耗模型,将性能功耗调度细化到游戏每一帧画面中,游戏帧率稳定60帧,每帧负载调频准确性提升30%。同时,麒麟990 5G支持HDR 10特效,游戏画质更高清,游戏体验更加真实沉浸。

全新升级ISP 5.0

用“芯”记录美好生活

如今,视频已经成为一种全新的生活记录方式,随手拍摄并剪辑短视频、Vlog分享自己的生活是每个社交达人的必备技能,用户也越来越关心手机视频的拍摄效果,追求和手机修图一样简单又智能的视频处理能力。麒麟990 5G采用全新ISP 5.0,吞吐率提升15%,能效提升15%,全面优化视频处理能力。

在夜晚、光线较弱的暗光环境下,视频拍摄出现的噪点非常影响成像质量。从噪声类型来说,视频拍摄中出现的主要是时域噪声和空域噪声。其中,时域噪声是前后帧画面播放随时间变化产生的噪声,空域降噪是每一帧视频画面原本存在的固有噪声。业界在视频降噪方面大多采用单一的时域降噪,主要消除时间维度带来的噪声。此次,麒麟990 5G全球首发双域联合视频降噪技术,针对视频中的高频、中频、低频噪声混合的场景,增加频域降噪过程,重点针对噪声进行精准分离处理,视频降噪能力提升20%,暗光环境下拍摄的视频更加清晰。首次在手机芯片上实现基于AI分割的实时视频后处理渲染技术,对每一帧视频画面色彩精心调色,让手机视频也能拥有电影调色质感。

同时,手机在暗光场景下的拍照能力也始终是用户关注的焦点。麒麟990 5G首次在手机芯片上实现BM3D(Block-Matching and 3D filtering)单反级硬件降噪技术,首次将单反级的图像处理能力应用在手机上,照片降噪能力提升30%,暗光场景噪点更少,让手机大片越夜越美丽。

基于ISP的能力升级,麒麟990 5G支持全新炫酷Face AR。通过从摄像头捕获的人脸图像数据和基于NPU运行的神经网络算法,Face AR能够对人脸进行建模、实时跟踪、表情捕获,并且可以进一步分析出人脸信息背后的诸如心率、呼吸率等健康数据,提供围绕人脸的丰富的AR增强现实体验,探索AR应用的更多可能。

HiAI 2.0持续赋能AI应用开发

探索AI+5G无限可能

随着AI+5G时代的到来,轻量化、免安装、跨平台和更多的交互体验将成为未来应用的发展趋势,这也要求手机芯片具备5G芯端云一体化的AI能力,以及大数据、平台化等更多创新技术集群。基于华为推出的全新达芬奇架构NPU和HiAI Foundation芯片能力开放,麒麟平台将持续为开发者提供更强大的端侧算力,充分激发端侧AI的运算潜能。此次,麒麟990 5G也将为HiAI 2.0开放平台注入新的能量,助力开放能力进一步升级——支持300+算子,业界最多;提供完备的IDE工具,Android Studio插件,支持代码自动生成,提高开发效率;提供达芬奇架构IR开放,支持业界主流框架对接,实现更加完备的兼容性,让算法开发者保持原有的开发习惯,在HiAI平台上自动获取加速能力,为开发者提供更强大的工具链,探索AI+5G应用的无限可能。

作为5G和AI时代的引领者,华为将充分发挥麒麟平台的创新技术优势,面向开发者全面开放芯片能力,让更多开发者加入到全场景、智慧化的新应用的开发队列中来,共同促进应用产业的繁荣发展。

此外,与麒麟990 5G一起亮相的麒麟990,同样在性能、能效、AI及拍照方面实现重磅升级,为现阶段更广泛的4G手机用户提供更卓越的使用体验。

注:

麒麟990 5G&麒麟990的规格不等同于所搭载的手机的规格。

所有数据和测试结果均来自内部实验室测试。最终结果可能会因环境不同而不同。

台积电7纳米EUV制程打造,华为预计IFA2019发表麒麟990

台积电7纳米EUV制程打造,华为预计IFA2019发表麒麟990

根据华为日前自官方微博所发的讯息表示,该公司将在9月6日于德国柏林举办的欧洲消费型电子展(IFA2019)大会上,发表新产品。而根据市场人士预计,华为这次即将发表的新产品将会是采用台积电内含EUV技术7纳米制程生产的麒麟(kirin)990处理器。该款处理器也预计搭配在华为首款折叠式手机Mate X与Mate 30系列推出。

目前,华为在旗舰型手机机款上所使用的麒麟980处理器,采用的是台积电首代不含EUV技术的7纳米制程所打造,也是2018年当时市场上的首款7纳米制程处理器,因此成为了华为最佳的宣传利器。而就在2019年台积电宣布第2代内含EUV技术的7纳米制程正式进入量产的情况下,华为当然也不会错过这个提升自家设计处理器的机会,导入新的制程。

根据之前台积电所公布的资料指出,藉由EUV技术的协助,第2代7纳米制程的电晶体密度将高出首代20%,这预计将使得麒麟990的性能较上一代的麒麟980更为提升,且耗能状况更加优越。

另外,市场人士估计,在目前5G联网已经成为新一代智能手机亮点的情况下,麒麟990处理器也将会支援5G联网。只不过,上一代麒麟980处理器以搭配巴龙5000 5G基带芯片的方式进行5G联网,但是,在新一代的麒麟990处理器上,预计华为海思将会采用整合5G基带芯片的方式,将5G基带芯片整合在处理器中。藉由体积的缩小,降低耗能情况,进一步提升使用者体验。

除了5G联网之外,当前智能手机消费者关切的还有手机的人工智能(AI)效能问题。因此在AI功能模组方面,之前的麒麟980处理器采用的是华为自主研发的达芬奇架构NPU单元,如今新一代麒麟990处理器也极可能延续达芬奇架构NPU单元,因为相对于过去华为采用寒武纪研发的NPU单元,华为当前更想采用自身研发的架构来达到提升自制率的目的。

至于,麒麟990处理器的AI架构能较之前有多少的效能精进,则有待后续推出后的验证。

最后,在相关搭载麒麟980处理器的产品预期上,目前预估将会在首款折叠式手机Mate X与Mate 30系列旗舰型手机上出现。事实上,之前有媒体报导,华为在折叠手机Mate X与三星Galaxy Fold在处理器效能上差别并不明显。

因此,为了拉开这个差距,华为Mate X可能在上市前改搭载麒麟990处理器,以获得消费者的青睐。至于,Mate 30系列旗舰型手机搭载麒麟990处理器则应无悬念,因为之前的Mate 10与Mate 20分别搭载了麒麟970及麒麟980处理器之后,Mate 30系列也应该会是麒麟990处理器的首发机种。

深度解读达芬奇架构:华为AI芯片的“秘密武器”

深度解读达芬奇架构:华为AI芯片的“秘密武器”

2019年6月,华为发布全新8系列手机SoC芯片麒麟810,首次采用华为自研达芬奇架构NPU,实现业界领先端侧AI算力,在业界公认的苏黎世联邦理工学院推出的AI Benchmark榜单中,搭载麒麟810的手机霸榜TOP3,堪称华为AI芯片的“秘密武器”,这其中华为自研的达芬奇架构举足轻重。

那么,达芬奇架构AI实力究竟怎么样?一起来深入了解下。

源起:为什么要做达芬奇架构?

华为预测,到2025年全球的智能终端数量将会达到400亿台,智能助理的普及率将达到90%,企业数据的使用率将达到86%。可以预见,在不久的将来,AI将作为一项通用技术极大地提高生产力,改变每个组织和每个行业。

基于这样的愿景,华为在2018全联接大会上提出全栈全场景AI战略。作为重要的技术基础,AI芯片在其中发挥着重要作用,而华为也基于AI芯片提供了完整的解决方案,加速使能AI产业化。

为了实现AI在多平台多场景之间的协同,华为创新设计达芬奇计算架构,在不同体积和功耗条件下提供强劲的AI算力。

初见:达芬奇架构的核心优势

达芬奇架构,是华为自研的面向AI计算特征的全新计算架构,具备高算力、高能效、灵活可裁剪的特性,是实现万物智能的重要基础。

具体来说,达芬奇架构采用3D Cube针对矩阵运算做加速,大幅提升单位功耗下的AI算力,每个AI Core可以在一个时钟周期内实现4096个MAC操作,相比传统的CPU和GPU实现数量级的提升。

同时,为了提升AI计算的完备性和不同场景的计算效率,达芬奇架构还集成了向量、标量、硬件加速器等多种计算单元。同时支持多种精度计算,支撑训练和推理两种场景的数据精度要求,实现AI的全场景需求覆盖。

深耕:达芬奇架构的AI硬实力

科普1:常见的AI运算类型有哪些?

在了解达芬奇架构的技术之前,我们先来弄清楚一下几种AI运算数据对象:

· 标量(Scalar):由单独一个数组成

· 向量(Vector):由一组一维有序数组成,每个数由一个索引(index)标识

· 矩阵(Matrix):由一组二维有序数组成,每个数由两个索引(index)标识

· 张量(Tensor):由一组n维有序数组成,每个数由n个索引(index)标识

其中,AI计算的核心是矩阵乘法运算,计算时由左矩阵的一行和右矩阵的一列相乘,每个元素相乘之后的和输出到结果矩阵。

在此计算过程中,标量(Scalar)、向量(Vector)、矩阵(Matrix)算力密度依次增加,对硬件的AI运算能力不断提出更高要求。

典型的神经网络模型计算量都非常大,这其中99%的计算都需要用到矩阵乘,也就是说,如果提高矩阵乘的运算效率,就能最大程度上提升AI算力——这也是达芬奇架构设计的核心:以最小的计算代价增加矩阵乘的算力,实现更高的AI能效。

科普2:各单元角色分工揭秘,Da Vinci Core是如何实现高效AI计算的?

在2018年全联接大会上,华为推出AI芯片Ascend 310(昇腾310),这是达芬奇架构的首次亮相。

其中,Da Vinci Core只是NPU的一个部分,Da Vinci Core内部还细分成很多单元,包括核心的3D Cube、Vector向量计算单元、Scalar标量计算单元等,它们各自负责不同的运算任务实现并行化计算模型,共同保障AI计算的高效处理。

· 3D Cube矩阵乘法单元:算力担当

刚才已经提到,矩阵乘是AI计算的核心,这部分运算由3D Cube完成,Buffer L0A、L0B、L0C则用于存储输入矩阵和输出矩阵数据,负责向Cube计算单元输送数据和存放计算结果。

· Vector向量计算单元:灵活的多面手

虽然Cube的算力很强大,但只能完成矩阵乘运算,还有很多计算类型要依靠Vector向量计算单元来完成。Vector的指令相对来说非常丰富,可以覆盖各种基本的计算类型和许多定制的计算类型。

· Scalar标量计算单元:流程控制的管家

Scalar标量运算单元主要负责AI Core的标量运算,功能上可以看作一个小CPU,完成整个程序的循环控制,分支判断,Cube、Vector等指令的地址和参数计算以及基本的算术运算等。

科普3:3D Cube计算方式的独特优势是什么?

不同于以往的标量、矢量运算模式,华为达芬奇架构以高性能3D Cube计算引擎为基础,针对矩阵运算进行加速,大幅提高单位面积下的AI算力,充分激发端侧AI的运算潜能。

以两个N*N的矩阵A*B乘法为例:如果是N个1D 的MAC,需要N^2(即N的2次方)的cycle数;如果是1个N^2的2D MAC阵列,需要N个Cycle;如果是1个N维3D的Cube,只需要1个Cycle。

图中计算单元的数量只是示意,实际可灵活设计

华为创新设计的达芬奇架构将大幅提升算力,16*16*16的3D Cube能够显著提升数据利用率,缩短运算周期,实现更快更强的AI运算。

这是什么意思呢?举例来说,同样是完成4096次运算,2D结构需要64行*64列才能计算,3D Cube只需要16*16*16的结构就能算出。其中,64*64结构带来的问题是:运算周期长、时延高、利用率低。

达芬奇架构的这一特性也完美体现在麒麟810上。作为首款采用达芬奇架构NPU的手机SoC芯片,麒麟810实现强劲的AI算力,在单位面积上实现最佳能效,FP16精度和INT8量化精度业界领先,搭载这款SoC芯片的华为Nova 5、Nova 5i Pro及荣耀9X手机已上市,为广大消费者提供多种精彩的AI应用体验。

同时,麒麟810再度赋能HiAI生态,支持自研中间算子格式IR开放,算子数量多达240+,处于业内领先水平。更多算子、开源框架的支持以及提供更加完备的工具链将助力开发者快速转换集成基于不同AI框架开发出的模型,极大地增强了华为HiAI移动计算平台的兼容性、易用性,提高开发者的效率,节约时间成本,加速更多AI应用的落地。

预见:达芬奇架构解锁AI无限可能

基于灵活可扩展的特性,达芬奇架构能够满足端侧、边缘侧及云端的应用场景,可用于小到几十毫瓦,大到几百瓦的训练场景,横跨全场景提供最优算力。

以Ascend芯片为例,Ascend-Nano可以用于耳机电话等IoT设备的使用场景;Ascend-Tiny和Ascend-Lite用于智能手机的AI运算处理;在笔记本电脑等算力需求更高的便携设备上,由Ascend-Mini提供算力支持;而边缘侧服务器上则需要由Multi-Ascend 310完成AI计算;至于超复杂的云端数据运算处理,则交由算力最高可达256 TFLOPS@FP16的Ascend-Max来完成。

正是由于达芬奇架构灵活可裁剪、高能效的特性,才能实现对上述多种复杂场景的AI运算处理。

同时,选择开发统一架构也是一个非常关键的决策。统一架构优势很明显,那就是对广大开发者非常利好。基于达芬奇架构的统一性,开发者在面对云端、边缘侧、端侧等全场景应用开发时,只需要进行一次算子开发和调试,就可以应用于不同平台,大幅降低了迁移成本。

不仅开发平台语言统一,训练和推理框架也是统一的,开发者可以将大量训练模型放在本地和云端服务器,再将轻量级的推理工作放在移动端设备上,获得一致的开发体验。

在算力和技术得到突破性提升后,AI将广泛应用于智慧城市、自动驾驶、智慧新零售、机器人、工业制造、云计算AI服务等场景。华为轮值董事长徐直军在2018华为全联接大会上表示,“全场景意味着可以实现智能无所不及,全栈意味着华为有能力为AI应用开发者提供强大的算力和应用开发平台;有能力提供大家用得起、用得好、用得放心的AI,实现普惠AI”。

未来,AI将应用更加广泛的领域,并逐渐覆盖至生活的方方面面。达芬奇架构作为AI运算的重要技术基础,将持续赋能AI应用探索,为各行各业的AI应用场景提供澎湃算力。

8月23日,采用达芬奇架构的又一款“巨无霸”——AI芯片Ascend 910,将正式商用发布,与之配套的新一代AI开源计算框架MindSpore也将同时亮相。

传华为海思正在为PC研发CPU/GPU,至少采用7nm工艺

传华为海思正在为PC研发CPU/GPU,至少采用7nm工艺

据媒体报道,有消息称华为已经将坚持自主研发芯片的大计进行了升级。

报道称,目前华为旗下已拥有麒麟、巴龙、鸿鹄、凌霄及鲲鹏等一系列芯片产品线,而海思近期又陆续在台积电启动新的芯片开发量产计划,显示了华为内部的芯片计划,正试图向外扩大服务内容及影响层面。

相关供应链人士指出,海思目前正在开发设计多种芯片,从移动设备使用的一系列芯片,到多媒体显示芯片及电脑使用的 CPU、GPU。而且,海思芯片使用的技术全部集中在台积电 7nm 以下先进制程技术,同时顺势包下台湾后段封测厂及下游 PCB 行业的产能。

另外,报道还指出,由于 7nm 制程芯片开发成本较高,海思 2019 年资本支出计划将明显超标,而且可能是其它一线芯片开发厂商的好几倍。

有半导体人士透露,海思最新开发的芯片解决方案较偏重于多媒体及运算技术。

有预测称,海思此举是为了填补海思在主力移动设备芯片之外的技术空白;但也有可能是为了满足华为在 5G 时代积极布局的智能显示终端所产生的芯片需求,以及华为可能涉足笔记本电脑内部 CPU 及 GPU 解决方案的尝鲜行为。

荣耀赵明:荣耀9X目标2000万台,5G手机年底见

荣耀赵明:荣耀9X目标2000万台,5G手机年底见

23日荣耀在西安发布X系列升级为旗舰系列后的第一款机型——荣耀9X。荣耀几乎把到目前为止华为推出的最新的技术都应用到了这款手机上,如麒麟810芯片、EROFS超级文件系统、华为方舟编译器、麒麟Gaming+和GPU Turbo3.0等。同时。它也是荣耀首款升降式摄像头产品,是荣耀在全面屏上的一个新的尝试。

在“料”如此丰厚的情况下,荣耀将荣耀9X的价格订档在了1399-2399元的价格区间。由此也可以看到,荣耀在疯狂滴厮杀这一价格市场。

发布会后,荣耀总裁赵明与智东西等众媒体进行了对话,就麒麟芯片后续NPU选择、荣耀9X定价策略以及销量、荣耀5G手机面世时间等问题进行了深入交流。

一、麒麟810定位于骁龙845和855之间

荣耀9X全系搭载了华为第二款7nm制程的手机芯片麒麟810,在这款芯片上,华为采用了自研的达芬奇架构的NPU,而此前的麒麟980和麒麟970都是采用寒武纪IP内核的NPU。

当被问道,未来华为的手机芯片是否会采用自己的NPU时,赵明表示,未来几年AI都会是一个核心发展的领域,会是各个手机品牌、芯片提供商PK的方向和重点。虽然这一次在麒麟810芯片当中采用华为自研的达芬奇架构,在AI能力上也有很好的提升,但未来华为手机芯片会如何选择NPU架构,将取决于哪一款架构的竞争力更优,华为也会有更多的选择。

目前,华为的手机芯片主要有7、8、9三个系列,对于这几个系列的定位以及和产品的搭配,赵明也在采访中进行了详细的阐述。

他说到,华为的芯片体系整个架构非常清晰,9系列基本上会在华为和荣耀的顶级旗舰机上使用,8系列芯片定位介于两代顶级芯片之间,比如麒麟810就是介于845和855之间的定位。7系列的芯片相对来说用在中档机中,而低端的芯片目前华为没有自己开发,低端的芯片一般是跟第三方和合作伙伴。

赵明进一步说到,未来在手机芯片方面,华为继续会持开放态度,一方面有部分使用自研的芯片,一方面也会采用产业伙伴的方案,比如高通、MTK芯片的解决方案。

二、荣耀9X一定要卖到2000万台,5G手机年底见

在售价方面,荣耀9X采用了1399元——2399元的价格区间。对于这一定价策略,赵明表示,“我们内部讨论的时候也在说,这个定价和产品力是不是过于残暴了。我们希望通过提速的创新和产品迭代,给友商设立一个标杆和样板,告诉市场未来的1500至2500元档位应该是怎样的性能和配置。”

当智东西问到,这个成本压力到底有多大时候,赵明没有正面回答,但他表示这个压力就是说,荣耀9X一定卖到2000万台才行。

在5G手机方面,华为的首款5G手机Mate 20 X将在本周五(26日)正式发布,而就在荣耀9X发布的同一天,中兴的5G手机中兴天机5G版宣布上线开启预约。那么,荣耀的5G手机将会何时面世呢?

赵明表示,第一荣耀的5G手机肯定是支持SA和NSA两种组网方式的,现在运营商的网络建设也并不完善,预计今年的四季度以后中国的5G用户会大规模发展,所以荣耀也会适时推出5G手机,会率先在V系列上推出。

在荣耀9X发布的同时,荣耀也将X系列升级为了旗舰系列。到目前为止,荣耀拥有了四大旗舰系列,分别为Magic系列、V系列、数字系列以及X系列。对于荣耀这四大旗舰系列以及产品线,赵明也在采访中做了进一步的介绍。

“荣耀的Magic系列定义的是科技理想主义的产品,它不是一个守规矩的按时迭代的产品系列,我们会把一些非常好的概念用在Magic系列上面;华为最先科技芯片上的工艺都会用在V系列当中;整个的数字系列,荣耀10、20系列,更多地把拍照和美学相关的技术加到这个系列上;另外就是X系列,主打超能科技,也是把这一阶段前沿的技术加进来;在低端的入门机型中,荣耀还有畅玩系列,比如未来要发布的9C、9A都属于这一系列。”

对于荣耀和华为两个手机品牌的定位,赵明表示,荣耀是专门面向年轻人的潮流科技产品。基于华为体系的大技术,荣耀未来可能会在创新应用上步子迈得更大胆。他特别提到全面屏解决方案,并表示从水滴、滑盖,punch-hole屏幕,以及荣耀9X上的升降式摄像头,荣耀已经全部覆盖了市面上的全面屏方案。

三、屏幕产品融合体验荣耀关键的发展方向

本月15日,荣耀正式宣布进军家电市场,并推出了一个新品类——智慧屏。到目前,荣耀尚未推出智慧屏产品。当被问到荣耀做智慧屏的思路时,赵明表示,未来会把手机里面的一些科技创新的成果引入到电视产业当中。

“我们在一个型号上投入的研发人员,比其他的电视品牌,可能在整个公司研发投入还大。我们希望智慧屏是一个科技密集型,充满很多全新技术的产品,过去可能更多局限于屏的显示技术的变化,以后会把全新的通讯技术,比如AI的处理技术,以及智能家居,各种短距和长距的连接技术都会应用进来。

赵明也表示,7月15号的沟通会是荣耀跟行业进行的沟通,要创建一个全新的品类,但不会做传统的电视与传统厂家进行竞争。想要做的是加速整个行业的技术演进。

赵明还强调说,屏幕产品的融合的体验是荣耀非常关键的发展方向。

结语:荣耀9X是华为新技术落地的大胆尝试

在采访中,赵明还提到了他的一个习惯,就是每天都会花一定的时间去看微博评论,然后将大家反馈的典型问题截图发给研发人员或者服务人员,去解决这些产品或者服务问题。

从此次荣耀9X的产品配置和售价来看,作为华为手机领域的双品牌之一,荣耀承担了华为在新技术上更加大胆的尝试。麒麟810虽然率先搭载于华为nova5,但仅仅是在nova5的普通版上,而在荣耀9X上则全系搭载了麒麟810,可以看到荣耀在担负着华为手机新技术落地上大胆尝试的重任。

百度飞桨与华为麒麟芯片将在三大方面展开合作

百度飞桨与华为麒麟芯片将在三大方面展开合作

7月3日,2019年百度AI开发者大会今日举行。

现场,百度首席技术官王海峰与华为消费者BG软件总裁王成录联合宣布,百度飞桨与华为麒麟达成深度合作,双方将打通深度学习框架与芯片,为AI时代打造最强算力和最流畅的应用体验。

百度飞桨是百度开源开放、功能完备的深度学习平台,王海峰认为,在智能时代,深度学习框架就是智能时代的操作系统。华为麒麟则是华为自研、全球领先的端测AI芯片平台,开创了端测AI计算的行业先河。

据悉,双方的合作内容包括三大方面:

第一,百度飞桨将与华为麒麟芯片在HiAI Foundation底层全面对接,最大限度释放芯片硬件能力,为端侧AI提供最强劲的算力;

第二,双方将共同优化经典模型,让搭载麒麟芯片的设备运行得更加流畅,为用户提供绝佳的体验;

第三,通过深度学习框架的性能和功能诉求,驱使芯片不断提升算力,驱使下一代芯片的快速演进。

华为消费者BG软件总裁王成录表示:“麒麟与飞桨深度对接,将为端侧AI提供最强劲的算力。同时,双方将协作探索基于飞桨平台和麒麟芯片的深度学习模型训练与预测,用全球领先的端测AI芯片和深度学习平台,打造最好的深度学习运行效率,充分发挥软硬件结合的优势,促进更多AI应用落地,惠及更多用户,切实推动中国的产业智能化。”

百度首席技术官王海峰表示,百度和华为合作由来已久,2017年,百度和华为签署了全面的战略合作协议。此次,百度飞桨与华为麒麟达成更深层次的联合,将共同开拓人工智能的无限可能。

除了飞桨与麒麟的合作外,当天,王海峰还宣布,百度大脑正式升级为5.0,在算法突破、计算架构升级的基础上,实现AI算法、计算架构与应用场景的融合创新,成为“软硬一体的AI大生产平台”。

采台积电内7纳米加强版制程,华为麒麟 985 处理器试产

采台积电内7纳米加强版制程,华为麒麟 985 处理器试产

根据外媒报导,目前中国华为海思正在进行新一代的旗舰处理器麒麟 985 的试产,并预计搭配在华为的 Mate 30 新款智能型手机上首发。而该款处理器将采用台积电内含 EUV 技术的 7 纳米加强版制程,将可能是台积电 7 纳米加强版制程的首个客户。

事实上,华为海思一直是台积电新进制程的爱用者。继当前的麒麟 980 处理器采用了台积电的首代 7 纳米制程之后,现在麒麟 985 处理器也抢台积电 7 纳米加强版制程的首个客户。

只是,虽然麒麟 980 处理器为台积电首代 7 纳米制程的第一个客户,但是围着竞争对手包括苹果的 A12X 处理器及高通的骁龙 855 处理器,陆续也采用 7 纳米制程之后,麒麟 980 的性能就远远地被超前拉开。

所以,要维持相关的竞争优势,华为海思随即加紧脚步,开始新一代的麒麟 985 处理器开发,并且已经开始进入试产的阶段,以在新一代的处理器上抢得先机。

根据外媒的报导,华为海思的麒麟 985 处理器,在台积电内含 EUV 技术的 7 纳米加强版制程打造下,预估处理器的效能将比前辈麒麟 980 处理器提升 10%,晶体管密度更加提升 20%。就以目前苹果 A12X 处理器内含晶体管数量达到 100 亿个为标准,麒麟 985 处理器的晶体管密度将达到 120 亿个,超越苹果 A12X 处理器的水平。

而除了采用新一代的 7 纳米制程之外,麒麟 985 处理器还将采用自行研发的 GPU,放弃过去采用的 Mali 架构,期望能进一步提升过去麒麟系列处理器 GPU 偏弱情况。而至于麒麟 985 处理器的首发机款,预料将会是在 2019 年下半年推出的 Mate 30上。

而随着 2019 年下半年各家采用新制程的处理器也会陆续推出的情况下,麒麟 985 处理器是否能维持一贯的首发优势,有待后续进一步观察。

华为发布7nm鲲鹏920 芯片

华为发布7nm鲲鹏920 芯片

今天(1月7日)上午,华为在深圳发布“鲲鹏920”芯片,华为董事、战略Marketing总裁徐文伟称其为目前业界最高性能ARM-based处理器。

鲲鹏920采用7nm制造工艺,基于ARM架构授权,由华为公司自主设计完成。该处理器有64个内核,主频可达2.6GHz,集成8通道DDR4,内存带宽超出业界主流46%,还集成100G RoCE以太网卡功能,大幅提高系统集成度。

此外,鲲鹏920支持PCIe4.0及CCIX接口,可提供640Gbps总带宽,单槽位接口速率为业界主流速率的两倍,有效提升存储及各类加速器的性能。

据徐文伟介绍,鲲鹏920是为大数据处理和分布式存储等应用而专门设计,能以更低功耗为数据中心提供更强性能。该处理器通过优化分支预测算法、提升运算单元数量、改进内存子系统架构等一系列微架构设计,大幅提高处理器性能。

在基准测试中,鲲鹏920典型主频下的SPECint Benchmark评分超过930,超出行业基准25%,同时能效比优于业界标杆30%。

鲲鹏920是华为继麒麟芯片和昇腾芯片后,新推出的芯片系列,至此华为自研芯片已覆盖移动终端、AI人工智能以及服务器三大领域。徐文伟表示,麒麟980助力华为手机推向智慧新高度,基于昇腾310的产品和服务使能行业普惠AI,鲲鹏920则把计算带入多核异构的多样性时代。

发布会上,华为还同步推出基于鲲鹏920的泰山(TaiShan)系列服务器产品,包括均衡型,存储型和高密型三个机型,主要面向大数据、分布式存储和ARM原生应用等场景,将于2019年推出。
